產品名稱: F-DZW智能非侵入式電動執行器
發布日期: 2018-12-20
點擊數: 6196
詢價: 點擊產品詢價
二維碼:
簡述:

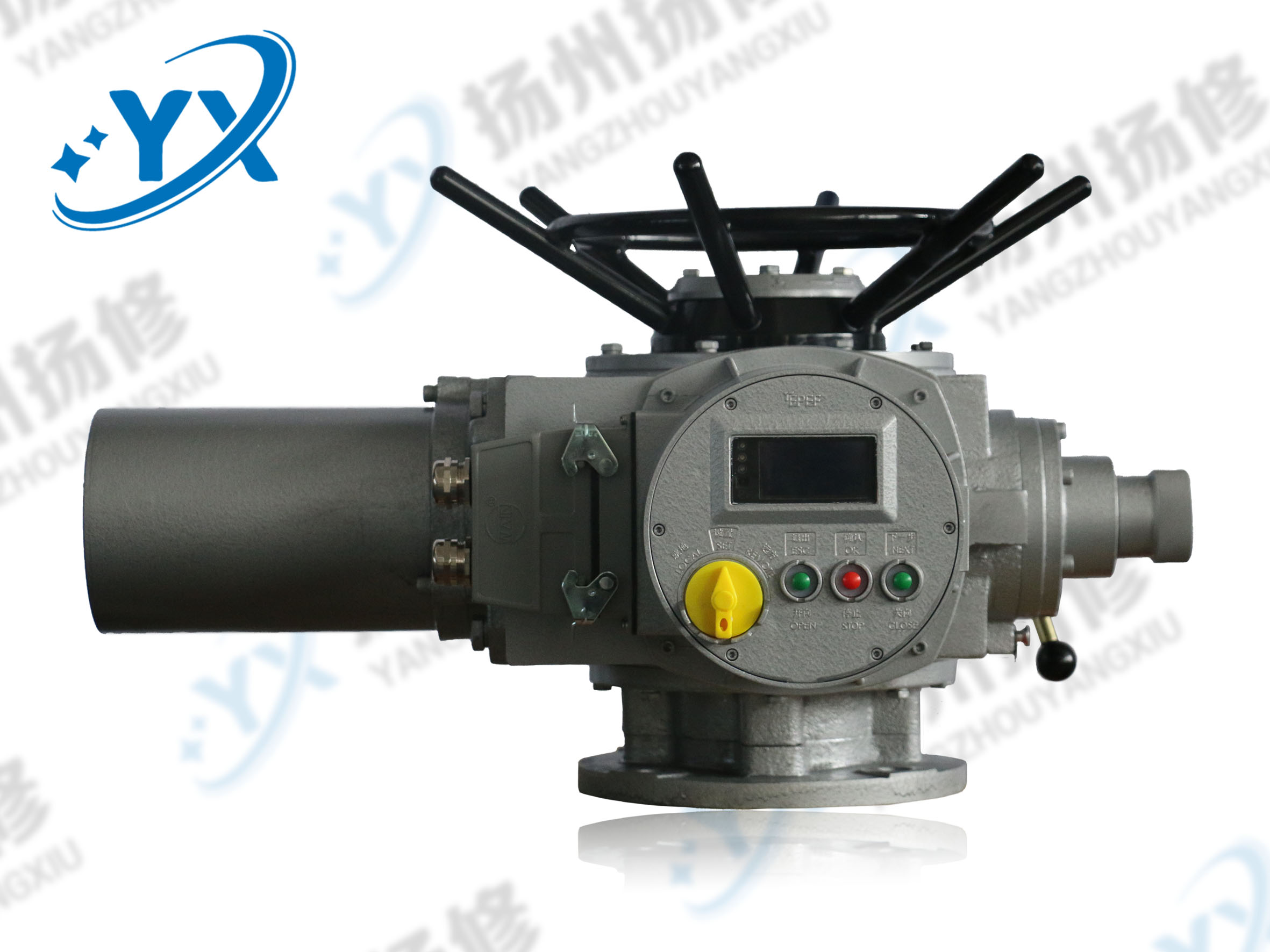

F-DZW90智能非侵入式電動執行器
智能型部分回轉/角行程電動執行機構適用于開啟、關閉或調節蝶閥、球閥和擋板等做90°角行程閥門。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000《境用電氣設備第1部分:通用要求》,GB3836.2-2000《境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
可實現電動閥門的現場、遠程操作控制;顯示閥門當前開度、狀態、故障等信息,并將開度信息、運行狀態以開關信號和模擬信號形式反饋到集中控制室。控制系統可通過人機交互界面在不打開罩蓋的情況下,對各級控制參數進行設置。
控制系統包含以下部件:
控制面板??刂泼姘鍘в?4*128點陣液晶屏和4個霍爾位置開關??娠@示執行器運行狀態;設置工作模式(現場、遠程、停止);進行現場操作;并能進入組態狀態,設置系統控制參數等??刂泼姘逋ㄟ^6芯連接線與主控板連接。
旋鈕組件。旋鈕組件包括位置選擇旋鈕和操作旋鈕,旋鈕背面帶有磁鋼,與控制面板上的霍爾位置開關配合可實現非接觸式操作。
主控板。主控板安裝在機身內,內置電源電路和微處理器,實現電動執行器智能控制。主控板主要功能包括:控制電源處理;模擬信號輸入檢測;模擬信號輸出控制;開關信號輸入檢測;開關控制信號輸出;與面板通信處理等。
絕對值編碼器。編碼器與執行器中轉連接,用于檢測閥門當前開度。編碼器為12位或16位精度,SSI接口輸出位置信息;
電機驅動部件。主控板直接驅動,驅動方式為繼電器換向、可控硅輸出,可直接實現額定電流不大于4A的三相電機可逆控制。
紅外??刂泼姘鍘в屑t外接收功能,配合紅外置。
